9. Cura 사용법 (4)

H-Mechanic 2020. 12. 10. 20:36
728x90
반응형

저번 포스팅에 이어서 설명해보도록 하겠다.

ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ

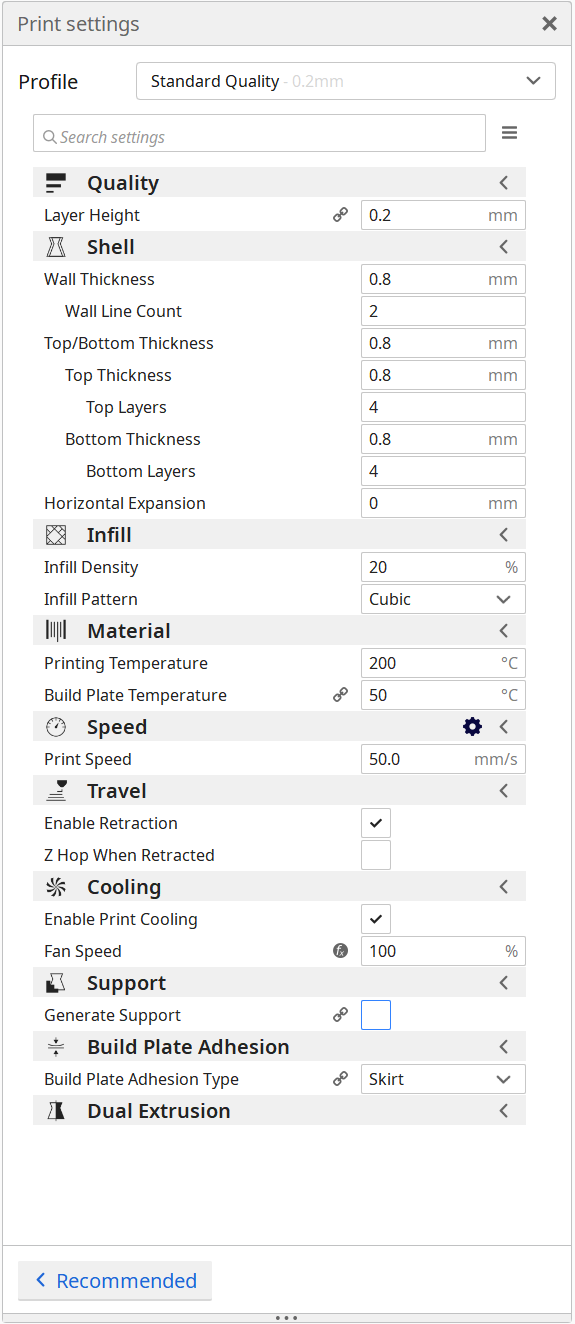

Travel

프린터 헤드의 움직임에 관련된 설정이다.

3D 프린터는 헤드가 베드 위에서 노즐을 통해 필라멘트를 정해진 경로상에 쏘면서 출력되는 구조이다.

하지만 경로 진행을 함에 따라 특정 경로에서는 필라멘트를 쏘지 않고 다른 위치로 이동해야 하는 경우가 있다.

보통 필라멘트가 노즐을 통해 나오게 되는 원리는 제품의 바깥쪽에 붙어 있는 Extruder에서 필라멘트를 밀어주면서 출력된다.

필라멘트가 나오면 안 되는 경로를 헤드가 지나갈 때, Extruder에서 필라멘트를 삽입하는 동작을 정지한다고 해도 직전에 밀어주던 관성력과 노즐의 높은 온도로 인해 필라멘트가 흘러나올 수 있다.

이렇게 되면 원하지 않는 층에 찌꺼기 형태의 필라멘트가 놓일 수 있기 때문에 출력물의 품질에 좋지 않은 영향을 미칠 수 있다.

이 때 이 항목을 활성화시키게 되면, 위에서 말했던 필라멘트가 나오면 안 되는 경로를 움직일 때 Extruder를 역방향으로 동작시켜 필라멘트를 다시 거꾸로 집어넣게 된다.

이렇게 되면 보다 깔끔한 Layer들을 얻을 수 있고, 이는 전체 출력물의 품질 향상에 도움이 된다.

보통의 프린터기는 이 항목에 활성화 되어 있기 때문에, 기본 값 그대로 사용하면 된다.



Cooling

프린터 헤드에 장착된 냉각팬의 동작에 관련된 설정이다.

헤드에는 작게는 1개에서 많게는 2개의 냉각팬이 달려 있는데, 이 팬의 역할은 두 가지로 볼 수 있다.

하나는 노즐의 온도를 일정하게 유지시켜주는 기능과, 이미 베드에 올려진 출력물을 굳히는 기능을 한다.

보통 노즐의 온도는 연결되어 있는 알루미늄 재질의 블록의 온도를 올림으로써 조절된다.

이때 냉각팬이 없다면 일정한 노즐 온도를 얻기 힘들 것이다.

또한, 베드에 이미 출력되어 쌓여있는 출력물의 경우, 빠른 시간 안에 적당히 굳지 않으면 다음 Layer를 출력할 때 제대로 쌓일 수가 없다.

이 항목 역시 기본적으로 활성화가 되어 있으며, Fan Speed 의 경우에도 기본 값 그대로 설정하면 된다.



Support

3D 프린터의 출력에 있어서 중요한 요소 중 하나이다.

단어 그대로 출력물을 지지해주는 구조에 대한 설정이며, 출력하고자 하는 형상에 따라 적절히 세팅해주어야 출력 시간과 필라멘트 소모량을 절약할 수 있다.

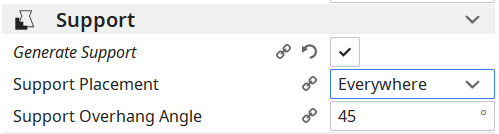

Generate Support에 체크를 하게 되면,

위와 같이 Support Placement와 Support Overhang Angle이라는 항목이 등장한다.

각 항목이 의미하는 바는 아래와 같다.



[Support Placement]

Support를 출력시킬 위치에 대한 항목이다.

Everywhere → Support가 필요한 출력물의 모든 위치에 Support를 출력하는 설정

Touching Buildplate → Support가 필요한 출력물의 위치 중 베드 바로 위쪽에 형성되는 부분에만 Support를 출력하는 설정

위 두 가지 항목에 대한 보다 자세한 설명은 추후 포스팅에서 그림과 함께 설명하도록 하겠다.



[Support Overhang Angle]

Support를 출력시킬 형상의 꺾인 각도에 대한 설정이다.

위 그림의 경우 45도로 설정하게 되면 출력물을 옆에서 바라보았을 때 바닥에 수직인 방향을 기준으로 최소 45도의 형상부터 Support를 출력하겠다는 의미이다.

이 항목 역시 추후 포스팅에서 그림과 함께 설명하도록 하겠다.



Build Plate Adhesion

Support 항목과 더불어 3D 프린터의 출력에 있어서 중요한 요소들 중 하나이다.

이 항목은 출력물의 바닥 품질과 연관에 되어 있는 부분이다.

보통 베드의 상태에 따라 출력물의 바닥이 제대로 형성되지 못하는 경우가 발생한다.

이때 이 항목의 세부 설정을 조절하여 이런 현상을 해결할 수 있다.

해당 항목에는 총 4가지의 세부 항목이 존재하는데,

Skirt → 출력물의 바닥면에서 일정 거리 바깥으로 얇은 띠를 두르는 방법이다.

Brim → 출력물의 바닥면 테두리를 따라 일정 거리 바깥으로 얇은 판을 형성하는 방법이다.

Raft → 출력물의 바닥 밑으로 일정 두께의 얇은 판을 형성하는 방법이다. 출력물이 통째로 이 형상 위에서 출력된다.

None → 베드에 바로 출력물의 바닥부터 출력하는 방법이다.



Dual Extrusion

모든 프린터에 해당하는 사항은 아니다.

간혹 고가의 3D 프린터에서는 재질에 따른 혹은 색상에 따라서 원하는 위치에 특정 필라멘트를 사용하여 출력할 수 있도록 헤드의 노즐이 2개가 달린 제품이 있다.

이러한 제품을 사용하여 출력할 때 사용하는 설정이다.
